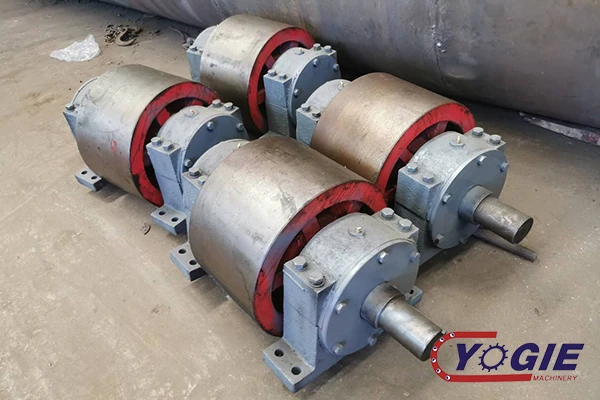

Rota ta 'Appoġġ għall-Kalkara rotatorja (Trunnion)
L-aġġustament tal-Roller għall-Appoġġ tal-Forn li Jdurjirreferi għall-aġġustament u l-kontroll raġonevoli tal-forn li jdur sabiex jiżgura t-tħaddim fit-tul sikur u stabbli tal-forn li jdur, sabiex jinżamm stat tajjeb ta' tħaddim, tittejjeb ir-rata ta' operazzjoni u titnaqqas l-ispiża tat-tħaddim.
Fl-istat ta 'produzzjoni normali, il-linja ċentrali taċ-ċilindru tal-forn hija żgurata li tkun linja dritta, sabiex il-korp tal-forn ikun jista' jirreċiproka bejn iż-żewġ rombli tal-gerijiet tul id-direzzjoni assjali, u b'hekk jinkiseb il-bilanċ tal-istress tad-diversi rombli ta 'appoġġ, iċ-ċinturini u l-bearings, u jelimina d-devjazzjoni parzjali. Fatturi mhux raġonevoli bħat-tħin u l-konċentrazzjoni tal-punti tal-forza biex jitnaqqas l-użu, jitnaqqsu l-ispejjeż tal-manutenzjoni, u jiġi estiż iċ-ċiklu ta' tħaddim sikur tal-forn li jdur.
Kawżi u editjar tar-regolamentazzjoni ta 'turbulenza assjali
Iċ-ċilindru tal-forn li jdur huwa mmuntat b'inklinazzjoni ta '3.5%. Skond l-analiżi teoretika, il-kuntatt bejn ir-romblu u r-romblu għandu forza 'l isfel iġġenerata mill-gravità' l isfel tul il-linja ċentrali taċ-ċilindru, u l-irkaptu taċ-ċirku l-kbir isuq il-forza ċirkolari ġġenerata mir-rotazzjoni taċ-ċilindru, u d-direzzjoni tiegħu hija tul id-direzzjoni tanġenzjali tar-romblu ta 'appoġġ. Il-forza li tiżżerżaq hija vertikali. Minħabba l-azzjoni kkombinata tal-forza ċirkomferenzjali u l-forza li tiżżerżaq, il-kuntatt bejn iċ-ċinturin u r-romblu huwa ddeformat elastikament biex jifforma jiżżerżqu elastiku, sabiex iċ-ċilindru jkun inklinat 'l isfel. Il-veloċità tat-tbandil hija proporzjonali għall-veloċità ċirkomferenzjali taċ-ċinturin u l-angolu tal-inklinazzjoni taċ-ċilindru, u inversament proporzjonali għall-koeffiċjent tal-frizzjoni bejn ir-romblu u r-romblu.
L-isquat kontinwu taċ-ċilindru huwa limitat mir-romblu li jżomm aktar baxx. Iċ-ċilindru tal-forn li jdur huwa mblukkat mir-romblu li jżomm mill-ħadid li jżomm il-pjanċa tal-azzar, in-naħa oblikwa taċ-ċinturin tar-romblu u l-wiċċ ta' barra għax-xejn tar-romblu li jżomm, u m'għadux squats fid-direzzjoni assjali. Il-korp tal-forn idur f'pożizzjoni assjali fissa. Fit-tul, il-wiċċ tar-romblu u ċ-ċinturin jintlibsu b'mod irregolari, u l-busbar tal-wiċċ se jkun irregolari. Il-kustilji u l-burrs se jidhru fuq iż-żewġ naħat tal-gerijiet kbar u żgħar. Il-qsim tar-romblu bil-ħjatat li jżommu l-ħadid u seħħew fenomeni oħra, mhux biss jaggrava l-kundizzjonijiet tax-xogħol, jidfen perikli moħbija, iżda wkoll iżid id-diffikultà tal-ispejjeż annwali tal-manutenzjoni u l-manutenzjoni. Għalhekk, huwa meħtieġ li tbiddel l-istat tat-tħaddim tal-forn li jdur, taġġusta l-qagħda tal-linja taċ-ċentru tar-romblu ta 'appoġġ, tirrealizza li ċ-ċilindru tal-forn li jdur jista' jirreċiproka 'l fuq u' l isfel, u jikkontrolla ċ-ċinturin tar-romblu tal-imbuttar tat-tieni veloċità għal pożizzjoni ftit 'il fuq miż-żewġ rombli tal-gerijiet. Iż-żewġ rombli ta' fuq u t'isfel bażikament mhumiex affettwati mill-forza esterna kkawżata mit-turbulenza taċ-ċilindru tal-forn. Id-distanza assjali tat-turbulenza tal-forn li jdur (jiġifieri, id-distakk bejn iż-żewġ rombli u r-romblu tal-ispinta) huwa ta' 6 mm, u huwa determinat li jiġi aġġustat għal 15 mm.
Metodu ta 'editjar ta' aġġustament tar-romblu
Skond id-dejta teknika u l-metodu ta 'aġġustament tar-roller skew użat b'mod komuni fl-industrija, fl-operazzjoni, il-linja ċentrali tar-romblu b'żewġ veloċitajiet u l-linja ċentrali taċ-ċilindru tal-forn huma inklinati f'ċertu angolu, sabiex ir-romblu ta' appoġġ min-naħa tiegħu jagħti lir-romblu forza 'l fuq biex tibbilanċja Il-forza li tiżżerżaq iġġenerata mill-piż taċ-ċilindru tirrealizza l-bilanċ dinamiku tal-forza assjali tal- ċilindru tal-forn.
Meta l-linja ċentrali tar-romblu tkun installata parallela għaċ-ċilindru, iċ-ċilindru jipproduċi forza teoretika li tiżżerżaq elastika u tiġġarraf 'l isfel. Sabiex tikkontrolla l-isquat taċ-ċilindru, ir-romblu ta 'appoġġ għandu jkun sintonizzat waqt it-tħaddim tat-tagħmir, sabiex il-linja taċ-ċentru tkun f'angolu θ bil-linja ċentrali taċ-ċilindru. Mill-veduta tal-projezzjoni, l-assi taż-żewġ rombli ta 'appoġġ huma paralleli, u fl-istess ħin, l-angolu huwa mgħawweġ kontra l-arloġġ. θ, il-veloċità tal-qsim 'il fuq ġenerata mill-inklinazzjoni tar-romblu ta' appoġġ hija kkumpensata eżattament bil-veloċità li tiżżerżaq taċ-ċilindru, u l-forza li tiżżerżaq 'l isfel taċ-ċilindru u l-forza' l fuq tar-romblu ta' appoġġ li jirreaġixxi fuq ir-romblu, sabiex iċ-ċinturin tar-romblu ta' l-ispinta tat-tieni veloċità jkun ikkontrollat fi tnejn Bejn 15mm tar-romblu li jżomm, il-bilanċ relattiv u l-istabbiltà taċ-ċilindru jinkisbu.
Il-forn li jdur huwa appoġġjat minn żewġ gerijiet. Is-sensittività tal-kontroll hija għolja. Huwa meħtieġ li l-linji ċentrali tal-erba 'rombli fl-ewwel u t-tieni gerijiet huma deflected fid-direzzjoni kontra l-arloġġ u paralleli ma' xulxin biex jiżguraw li l-idler b'żewġ veloċitajiet jista 'simultanjament jitma' ċ-ċinturin. Bil-forza 'l fuq, evita l-fenomenu ta' "tmien karattri kbar" u "tmien karattri żgħar". It- "tmien karattru l-kbar" hija l-linja ċentrali tal-erba 'rombli ta' appoġġ tal-ewwel u t-tieni gerijiet. Il-linja ċentrali tax-xaft tar-romblu ta 'appoġġ b'żewġ veloċitajiet hija opposta fid-direzzjoni, u l-linja ċentrali tax-xaft tar-romblu ta' appoġġ tifforma żewġ forom "tmienja" fuq id-direzzjoni laterali tal-korp tal-forn. Il-forzi fuq iċ-ċilindri taċ-ċinturin huma jew opposti jew opposti għal xulxin, li jikkanċellaw lil xulxin, li huwa ta 'ħsara u sfavorevoli, jaċċellera l-ilbies fuq iż-żewġ naħat taċ-ċinturin u l-ħadid, u jifforma medda jew għafsa fuq iċ-ċilindru bejn iż-żewġ gerijiet. Azzjoni ta 'pressjoni, huwa possibbli li teħles mill-blokka tal-ħadid jew saħansitra inċident; l- "iskwadra żgħira" hija l-oppost tal-linja ċentrali taż-żewġ rombli ta 'appoġġ tal-istess ger, u l-linja taċ-ċentru assjali hija mgħawġa b'mod oppost, li tifforma simetrija "tmienja" mal-linja ċentrali tal-korp tal-forn. "Żigżag", id-direzzjoni tal-forza li taġixxi fuq iċ-ċilindru taċ-ċinturin taż-żewġ rombli ta' sostenn hija inkonsistenti, u ma tiġi ffurmata l-ebda forza li tirriżulta. Mhux biss ma għandux rwol ta 'regolazzjoni, iżda jikkawża distorsjoni addizzjonali taċ-ċinturin tar-romblu u jnaqqas il-kuntatt bejn ir-romblu u ċ-ċinturin tar-romblu. Żona.
